| 特點 |
|
| 用途 |
|

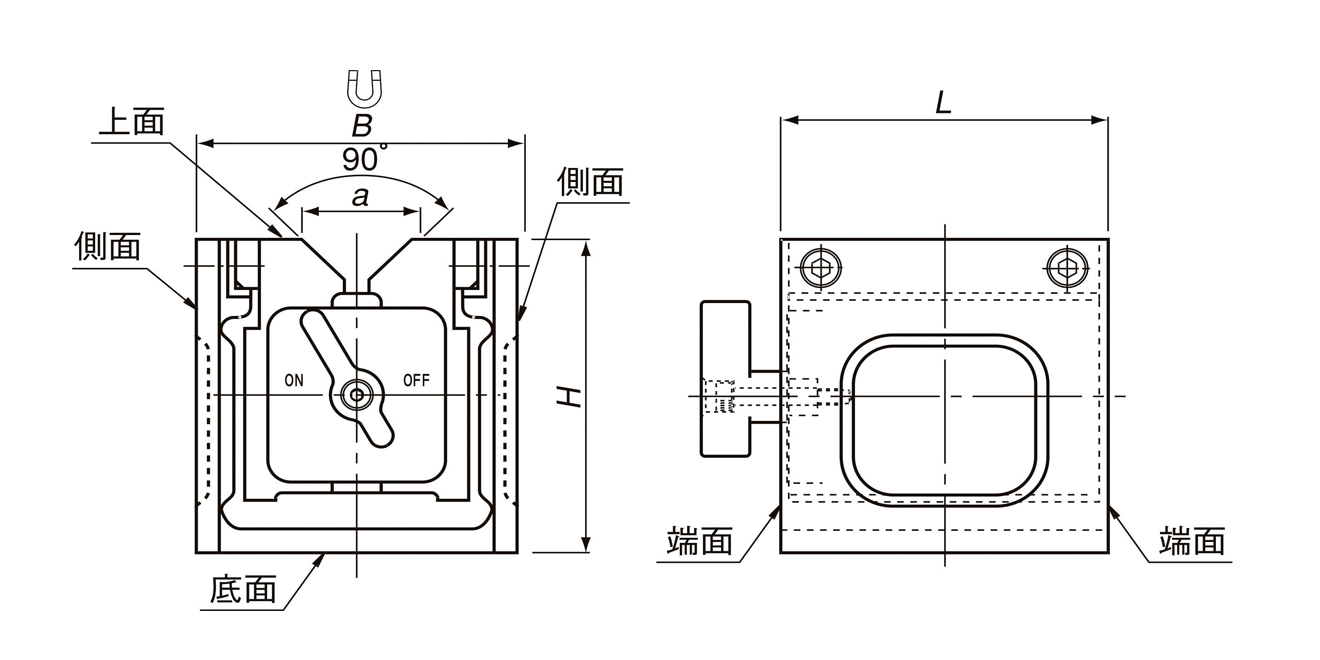

| 型號 | 吸著力 | 可使用直徑 | 尺寸 | |||||
|---|---|---|---|---|---|---|---|---|
| B | H | L | a | |||||
| KYB-8A | 180N(18kgf)以上 | φ10~φ32 | 80 | 80 | 80 | 29 | ||
| KYB-10A | 343N(35kgf)以上 | φ13~φ50 | 100 | 100 | 100 | 40 | ||
| KYB-13A | 400N(40kgf)以上 | 125 | 125 | 125 | ||||
| KYB-15A | 589N(60kgf)以上 | φ14~φ66 | 150 | 150 | 150 | 50 | ||
| KYB-18A | 600N(60kgf)以上 | 180 | 180 | 180 | ||||
| KYB-20A | 785N(80kgf)以上 | 200 | 200 | 200 | ||||
KYA精度表
| 項目 形式·精度 | KYB-8A | KYB-10A | KYB-13A | KYB-15A | KYB-18A | KYB-20A | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | 特級 | 標準 | 特級 | 標準 | 特級 | 標準 | 特級 | 標準 | 特級 | 標準 | 特級 | ||
| 平行度 | 底面 上面 | 10 | 7 | 10 | 7 | 15 | 8 | 15 | 8 | 20 | 9 | 20 | 9 |
| 底面 V面 | 10 | 7 | 10 | 7 | 15 | 8 | 15 | 8 | 20 | 9 | 20 | 9 | |
| 端面 端面 | 10 | 7 | 10 | 7 | 12 | 8 | 12 | 8 | 15 | 9 | 15 | 9 | |
| 側面 V面 | 20 | 7 | 20 | 7 | 25 | 8 | 25 | 8 | 30 | 9 | 30 | 9 | |
| 底面 平面度 | 10 | 7 | 10 | 7 | 15 | 8 | 15 | 8 | 20 | 9 | 20 | 9 | |
| 直角度 | 底面 側面 | 20 | 10 | 20 | 10 | 25 | 12 | 25 | 12 | 30 | 14 | 30 | 14 |
