外徑25毫米系列氣動馬達主軸

氣動馬達高速輸出中等外徑

型號MSS-25 Series
產地日本·Nakanishi

生成PDF下載

用途

外徑φ25mm的一體式直型氣動馬達主軸，短小的主軸可以適用在小型數控加工、數控車床或者專用機器有限的位置上
由于是氣動驅動，相對來說比較經濟

特點

本系列氣動馬達主軸是本類型中輸出轉速最高的
外殼由不銹鋼SUS416材質制造，具有優良的耐久性

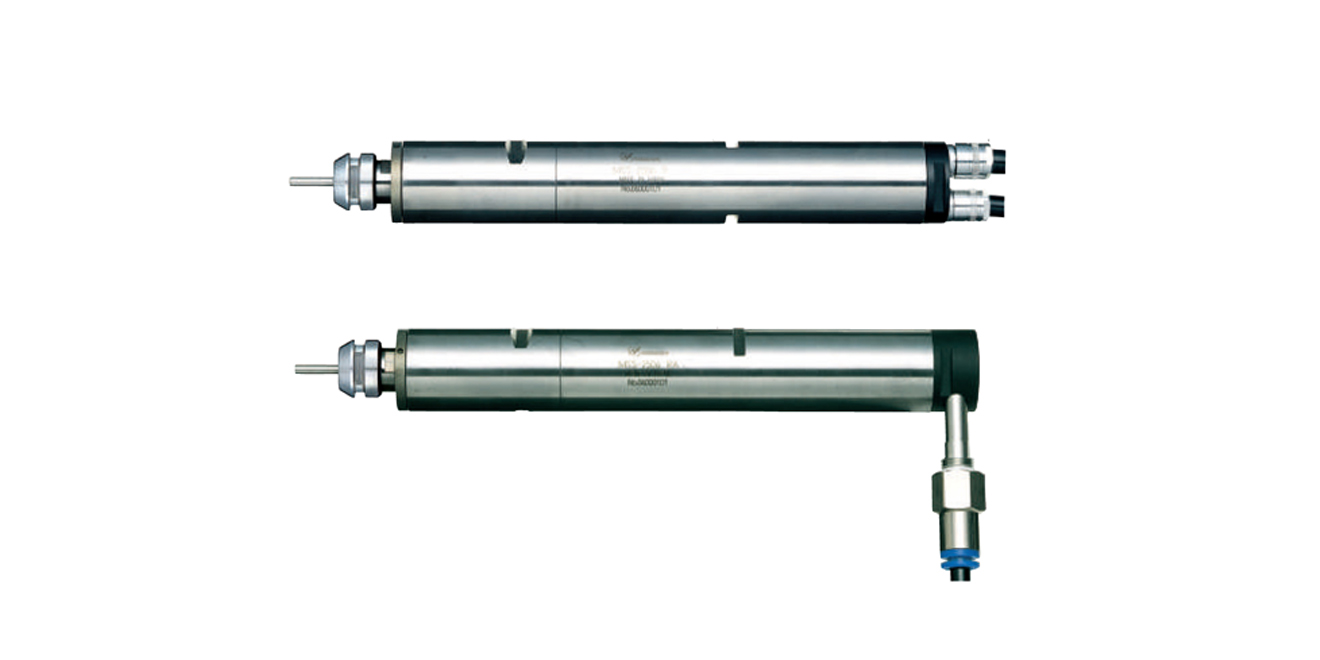

整體為結構緊密的一體式，帶主軸和氣動馬達，氣動馬達接線類型有直桿型和直角型（RA）可供選擇。直角型空氣連接馬達的轉速比直桿型電機轉速小10%
在排氣管上使用消音器，大大降低了由氣壓渦輪風扇產生的噪音
行星齒輪減速系統是應用在一些MSS系列氣動馬達主軸上，減速比為1/4或1/16

型號	MSS-2524R	MSS-2524RA	MSS-2506R	MSS-2506RA	MSS-2501R	MSS-2501RA
編號	7841	7842	7843	7844	7845	7846
馬達接線類型	直桿型	直角型	直桿型	直角型	直桿型	直角型
空氣消耗量	205Nl/min	170Nl/min	205Nl/min	170Nl/min	205Nl/min	170Nl/min
最大轉速（0.5MPa）	24000min^-1	22000min^-1	6000min^-1 （1:4）減速	5500min^-1 （1:4）減速	1500min^-1 （1:16）減速	1400min^-1 （1:16）減速
最大扭矩	22.5 cN·m	22.5 cN·m	85 cN·m	85 cN·m	332 cN·m	332 cN·m
重量	395g	436g	485g	526g	475g	516g
主軸總長度	131.3mm	137.8mm	164.1mm	170.6mm	168.5mm	175.0mm
夾持范圍	25mm	255mm	58mm	58mm	62mm	62mm
外徑	Φ25 mm（工具最大深入52mm）
適用夾頭	Φ0.5~φ6.35 mm（CHK系列）
主軸精度	2μm以內
最大功率	130 W
標準配件	扳手（12×14）：2枚 / 進氣軟管（K-204）（R直桿型）：1條
	進氣軟管（K-215）（RA直角型）：1條 / 排氣軟管（K-216）（RA直角型）：1條
	過濾器接頭（FJ-02）（R直桿型）或過濾器接頭（FJ-01）（RA直角型）
	消聲器（K-209）（R直桿型）或消聲器（K-208）（RA直角型）
選項	夾頭（CHK系列）：φ0.5~φ6.35mm / 螺帽（K-265）
	金屬鋸片專用軸（KCH-03）：內徑φ6mm×外徑φ30mm以下用
	金屬鋸片專用軸（KCH-03）：內徑φ6mm×外徑φ30mm以下用
參數規格	適用氣壓	0.3~0.5MPa
	直桿型	馬達進氣軟管：φ6.7mm（外徑）×2m
	直桿型	馬達排氣軟管：φ7.5mm（外徑）×1m
	直角型	馬達進氣軟管：φ6.0mm（外徑）×2m
	直角型	馬達排氣軟管：φ8.0mm（外徑）×1m

※外徑φ25.4mm（1 inch）的氣動馬達主軸也同時提供，具體咨詢公司業務人員
